產品簡介
C+L波段摻鉺光纖功率放大器，可同時放大C波段和L波段光信號，工作波長覆蓋1528~1563nm和1570~1603nm,可自適應信號光波長，提供低噪聲高效率的光功率放大。
產品分類
相關文章

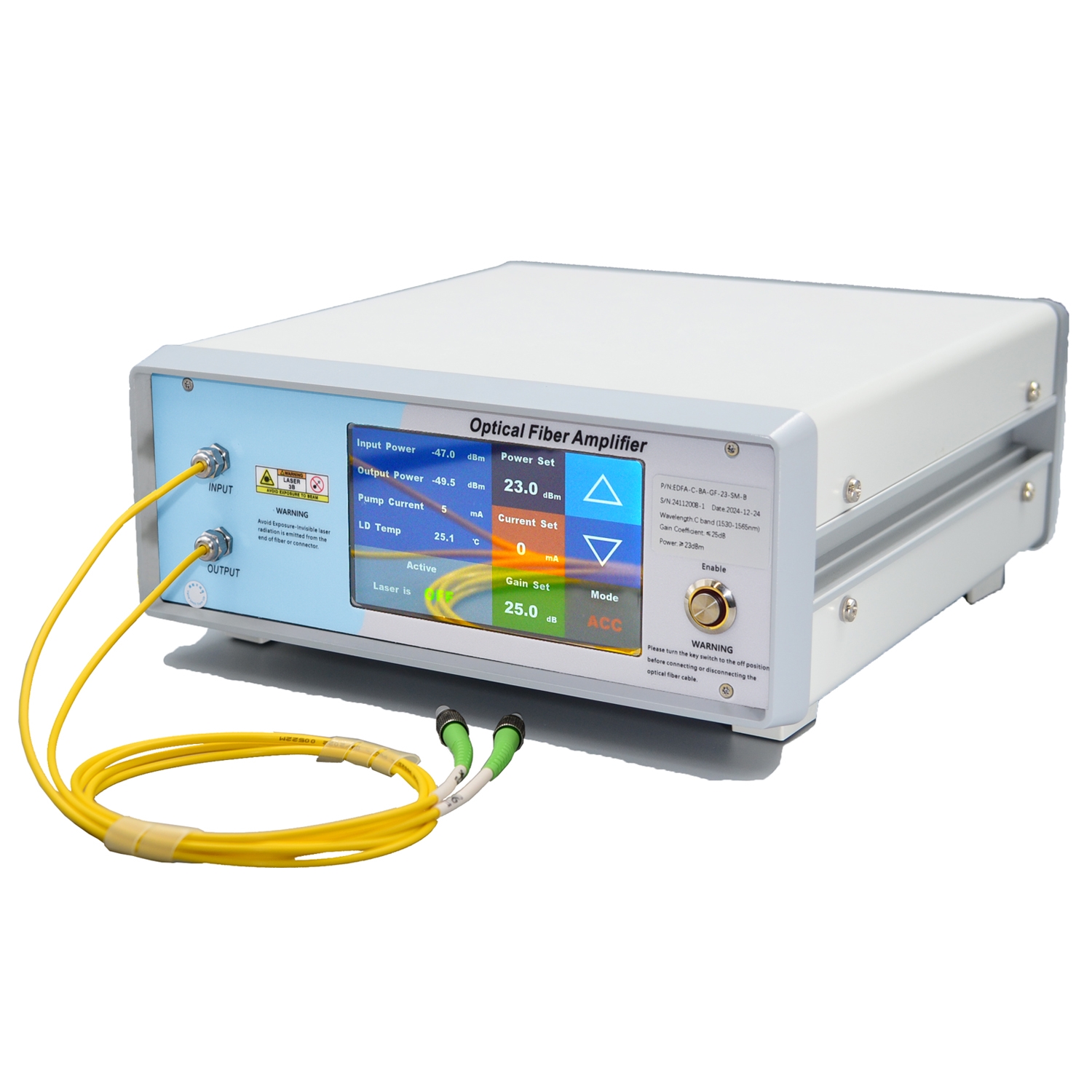

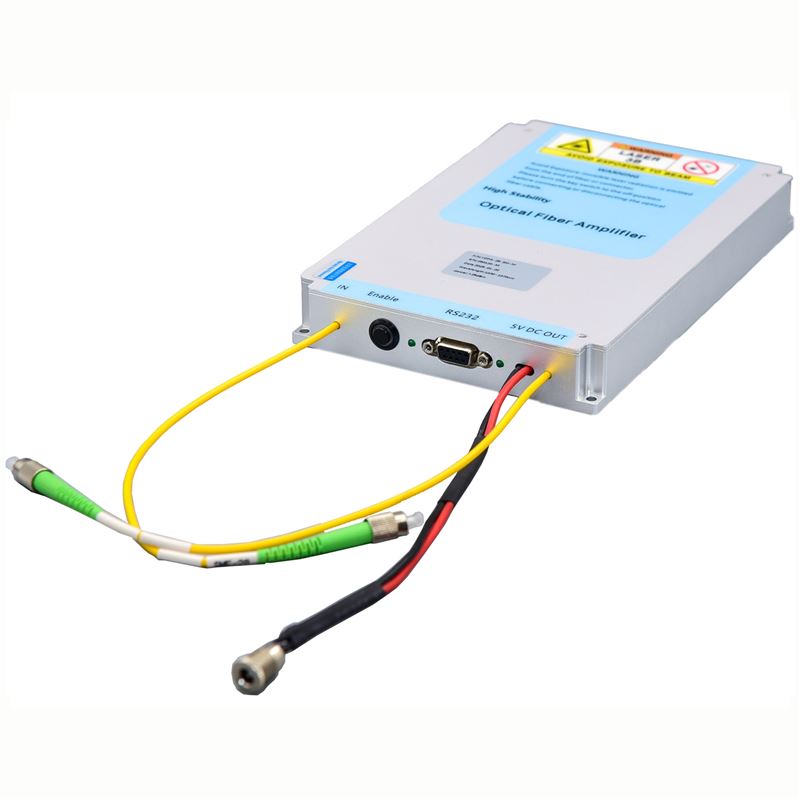

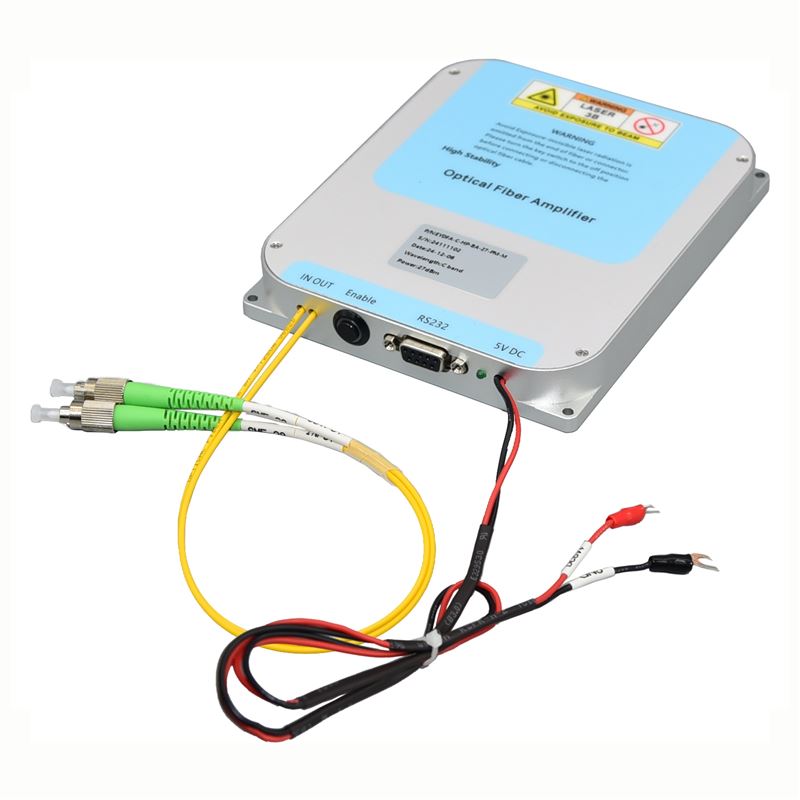

C+L波段摻鉺光纖功率放大器 C+L band Erbium-doped Fiber Booster Amplifier
C+L波段摻鉺光纖功率放大器 可同時放大C波段和L波段光信號，工作波長覆蓋1528~1563nm和1570~1603nm,可自適應信號光波長，提供低噪聲高效率的光功率放大。
特性
寬光譜/高輸出功率/低噪聲
應用
光纖通信/光傳感/光纖激光
光學指標 | 單位 | 典型值 | 備注 |
波長范圍 | nm | 1528~1563(C-band)；1570~1603(L-band) | |
輸入功率 | dBm | -6~+10 | |
飽和輸出功率 | dBm | 15/17/20/23/25/26；27/30/33/37 | @-3dBm輸入 |
噪聲指數 | dB | ≤5.0 | @-3dBm輸入 |
偏振相關增益 | dB | <0.3 | |
偏振模色散 | ps | 0.5 | |
輸入/輸出隔離度 | dB | >35 | |
光功率監控 | - | 輸入光功率監控，輸出光功率監控 | |
光纖類型 | - | SMF-28 | |
光纖連接頭 | - | FC/APC | |
工作模式 | - | ACC/APC/AGC |
電氣和環境參數 | 臺式 | 模塊 | |||||||
控制方式 | 觸屏/RS232串口通信 | RS232串口通信 | |||||||
通信接口 | DB9母口 | DB9母口 | |||||||
供 電 | AC 100~240V | DC 12V | |||||||
光功率(dBm) | 15/17/20/23/25/26 | 27 | 30/33/37 | 15/17 | 20 | 23 | 25 | 26 | 27 |
尺寸或代碼 | B1 | B3 | M21 | M27 | |||||
工作溫度濕度范圍 | -5~+35°C；0~70% | ||||||||
散熱方式 | 內部風冷 | 接觸散熱 | |||||||
訂購信息/型號 | |||||
EDFA | 工作波長 | 放大器類型 | 飽和輸出功率(dBm) | 光纖類型 | 封裝形式 |
CL= C+L波段 | BA=功率放大器 | 15/17/20/23/25/26/27/30/33/37 | SM= SMF-28 | M21/M27=模塊 B1/B3=臺式 | |
