L波段高功率保偏摻鉺光纖放大器，基于光信號在摻鉺光纖中的受激光放大原理，采用高效的保偏光纖光放大設計和高功率激光散熱工藝，實現1570~1605nm波長激光的高功率保偏輸出。具有高功率、高消光比、低噪聲的優點，可用于光纖通信、激光雷達等。
產品分類
相關文章

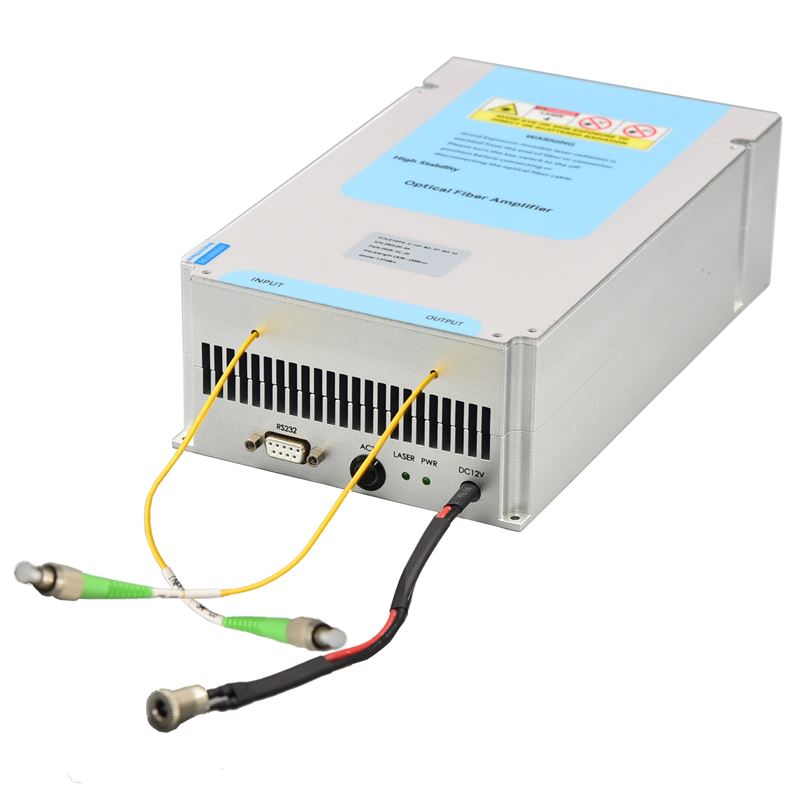

L波段高功率保偏摻鉺光纖放大器 L-band High Power Polarization Maintaining EDFA
L波段高功率保偏摻鉺光纖放大器基于光信號在摻鉺光纖中的受激光放大原理，采用高效的保偏光纖光放大設計和高功率激光散熱工藝，實現1570~1605nm波長激光的高功率保偏輸出。具有高功率、高消光比、低噪聲的優點，可用于光纖通信、激光雷達等。
特性
高輸出功率
高增益系數
全保偏光路
應用
光纖通信
光纖傳感
激光雷達
光學指標 | 單位 | 典型值 | 備注 | |
波長范圍 | nm | 1570~1605 | 1570-1585 | |
輸入光功率 | dBm | -6~+10 | ||
待機保護輸入光功率 | dBm | ≤-10 | ||
飽和輸出功率(35dBm指3W) | dBm | 27/30/33/35/37 | 40 | @0dBm功率輸入 |
輸出功率可調節范圍 | - | 10%~100% | ||
噪聲指數 | dB | <6.0 | @0dBm輸入 | |
偏振消光比 | dB | 23(Type)，20(Min) | ||
輸入/輸出端隔離度 | dB | >35 | ||
光功率監控 | - | 輸入光功率監控，輸出光功率監控 | 37和40dBm有1‰輸出光監控端 | |
光纖類型 | - | PM1550 | ||
光纖連接頭 | - | FC/APC | ||
工作模式 | ACC/APC/AGC （37/40dBm不帶AGC） | |||
電氣和環境參數 | 臺式 | 模塊 | ||||||||||
控制方式 | 觸屏/RS232串口通信 | RS232串口通信 | ||||||||||
通信接口 | DB9母口 | DB9母口 | ||||||||||
供 電 | AC 100~240V | DC 12V | ||||||||||
光功率(dBm) | 27 | 30 | 33 | 35 | 37 | 40 | 27 | 30 | 33 | 35 | 37 | 40 |
尺寸或代碼 | B2 | B2 | B2 | B2 | B3 | B3 | M70或M53 | M70 | 無 | |||
工作溫度濕度范圍 | -5~+35°C；0~70% | |||||||||||
散熱方式 | 內部風冷 | M70: 風冷；M53：接觸散熱 | ||||||||||
訂購信息/型號 | |||||
EYDFA | 工作波長 | 放大器類型 | 輸出功率(dBm) | 光纖類型 | 封裝形式 |
L=L波段 | HP-BA=高功率BA | 27/30/33/35/37/40 | PM=PM1550 | B2/B3=臺式 M53/M70=模塊 | |
