產品簡介
C波段高功率單模摻鉺光纖放大器，基于光信號在鉺鐿共摻光纖中的受激光放大原理，采用設計的光路結構和可靠的高功率激光散熱工藝，實現1535~1565nm波長范圍內高功率激光輸出。具有高功率和低噪聲的優點，可用于光纖通信、激光雷達等。
產品分類
相關文章
C波段高功率單模摻鉺光纖放大器C-band High Power Single-Mode Erbium-doped Fiber Amplifier
C波段高功率單模摻鉺光纖放大器基于光信號在鉺鐿共摻光纖中的受激光放大原理，采用設計的光路結構和可靠的高功率激光散熱工藝，實現1535~1565nm波長范圍內高功率激光輸出。具有高功率和低噪聲的優點，可用于光纖通信、激光雷達等。
| 特性 | 應用 |
| 高功率/高增益系數/寬波長范圍 | 光纖通信/光纖傳感/光纖激光 |
| 光學指標 | 單位 | 典型值 | 備注 |
| 波長范圍 | nm | 1535~1565 | |
| 輸入功率 | dBm | -6~+10 | |
| 待機保護輸入光功率 | dBm | ≤-10 | |

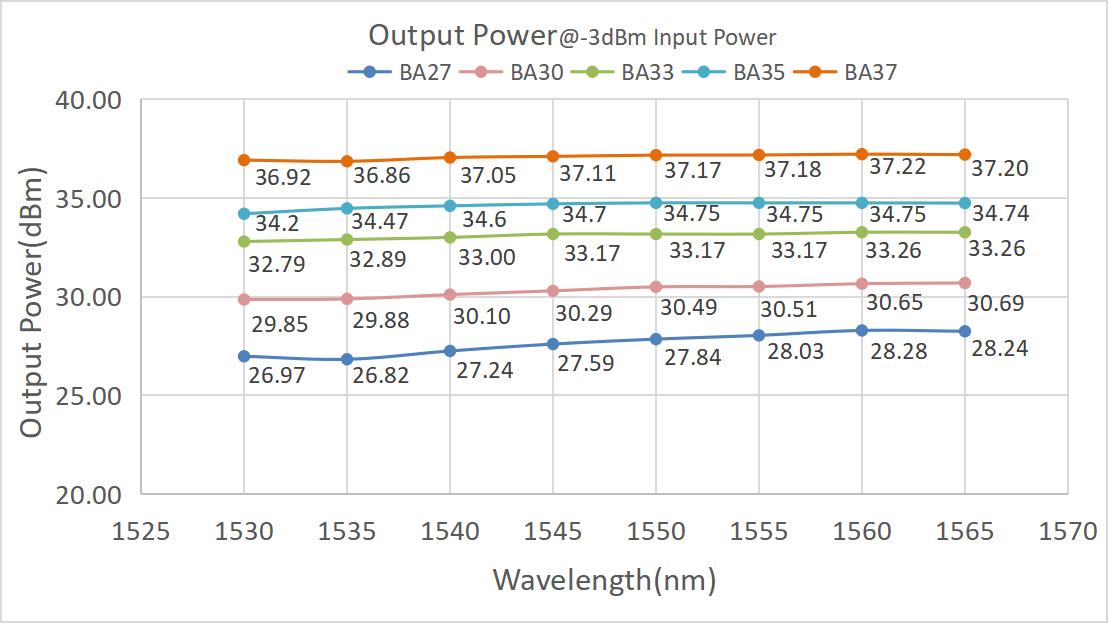

| 飽和輸出功率 | dBm | 27/30/33/35/37/40 | @-3dBm輸入 |
| 輸出功率可調節范圍 | - | 10%~100% | |
| 噪聲指數 | dB | <6.0 | @-3dBm輸入 |
| 增益波長不均勻性 | dB | ≤1 | @不同波長 |
| 偏振相關增益 | dB | ≤0.5 | |
| 偏振模色散 | ps | 0.5 | |
| 輸入/輸出端隔離度 | dB | >35 | |
| 光功率監控 | - | 輸入光功率監控；輸出光功率監控 | |
| 光纖和連接頭 | - | SMF-28, FC/APC | |
| 工作模式 | ACC/APC/AGC（37/40dBm不帶AGC) |
| 電氣和環境參數 | 臺式 | 模塊 | |||
| 控制方式 | 觸屏/RS232串口通信 | RS232串口通信 | |||
| 通信接口 | DB9 母口 | DB9 母口 | |||
| 供 電 | AC 100~240V，60W | DC 12V，60W | |||
| 光功率(dBm) | 27/30/33/35 | 37/40 | 27/30/33/35 | 37/40 | |
| 尺寸或代碼 | B2 | B3 | M21 | M31 | M70 |
| 散熱方式 | 內部風冷 | 內部風冷 | 接觸散熱 | 內部風冷 | 內部風冷 |
| 工作溫度濕度范圍 | -5~+35°C；0~70% | ||||
| 訂購信息/型號 | |||||
| EYDFA | 工作波長 | 放大器類型 | 輸出功率(dBm) | 光纖類型 | 封裝形式 |
| C=C波段
| HP-BA=高功率 BA放大器 | 27/30/33/35/37/40 | SM=SMF-28 | M21/M31/M70=模塊 B2/B3=臺式 | |
